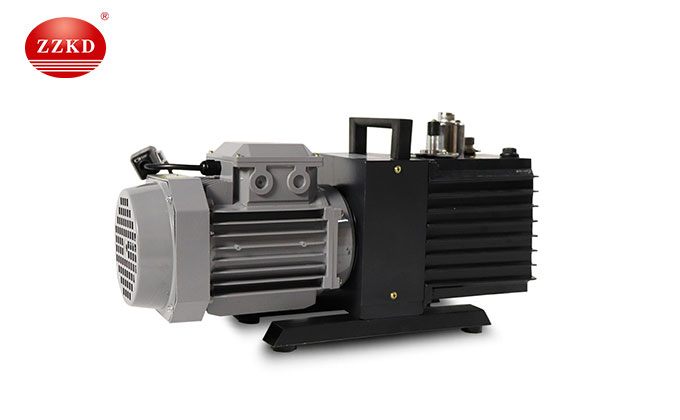

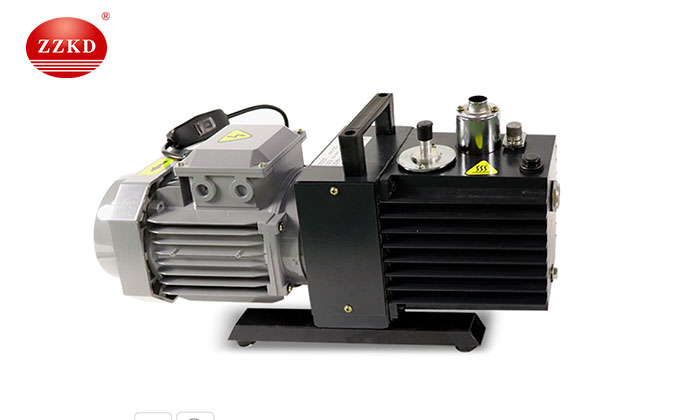

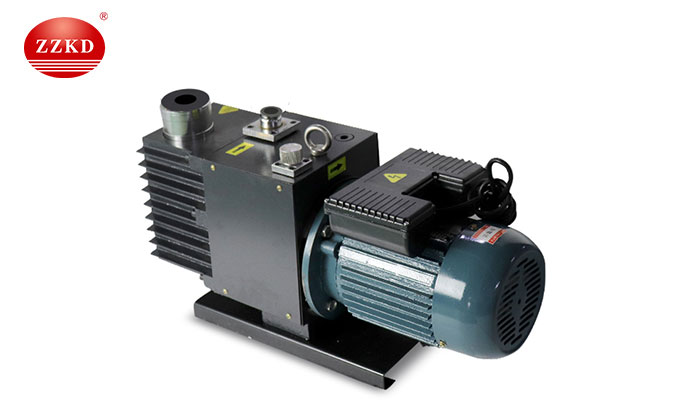

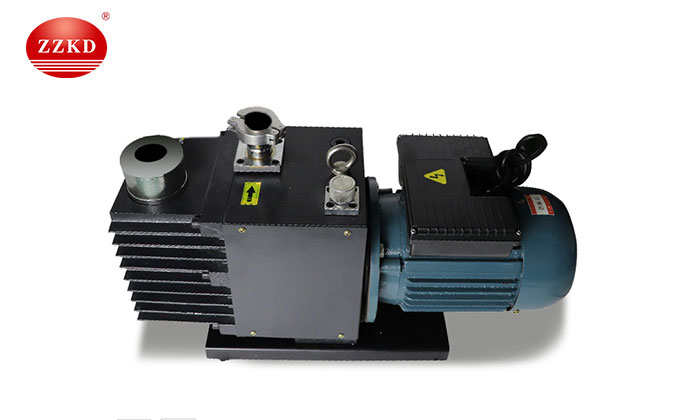

пластинчато-роторный вакуумный насос

Наш пластинчато-роторный вакуумный насос представляет собой машину, которая обеспечивает вакуумную среду для оборудования. Стеклянные реакторы, дистилляторы короткого пути и вакуумные сушильные шкафы используют такое вспомогательное оборудование. По сравнению с циркуляционными водяными вакуумными насосами он может создавать вакуум быстрее. У него много моделей, из которых 2XZ-2 является самой продаваемой моделью.

Что такое пластинчато-роторный вакуумный насос?

Роторно-пластинчатые вакуумные насосы в основном представляют собой вакуумные насосы малого и среднего размера. Существует два типа пластинчато-роторных вакуумных насосов: одноступенчатые пластинчато-роторные вакуумные насосы и двухступенчатые вакуумные насосы. Так называемый двухфазный роторный вакуумный насос представляет собой серию из двух одноступенчатых насосов, соединенных последовательно. Это обычный двухступенчатый тип для получения высокой степени вакуума. Ротационно-пластинчатый вакуумный насос можно использовать отдельно или в качестве форвакуумного насоса для бустерного насоса, диффузионного насоса, молекулярного насоса и титанового насоса.

Принцип работы пластинчато-роторного вакуумного насоса:

Пластинчато-роторный вакуумный насос имеет двухступенчатую конструкцию. Работоспособность состоит из двух компонентов: зоны высокого давления и зоны низкого давления. Его всасывающий порт соединен с вакуумным контейнером или вакуумным оборудованием. Во время работы большое количество газа в контейнере будет всасываться и выбрасываться. Когда оборудование получает вакуум, выпускной клапан ступени высокого давления будет закрыт, и газ, всасываемый ступенью высокого давления, будет передан на вторую ступень, а на второй ступени вакуумное устройство всасывается и удаляется, чтобы он может достигать постоянного вакуума.

Модели и комплектующие пластинчато-роторного вакуумного насоса:

В настоящее время в продаже шесть моделей пластинчато-роторных вакуумных насосов: 2XZ-8B, 2XZ-15B, 2XZ-0,5, 2XZ-1, 2XZ-2, 2XZ-4. Пластинчато-роторный насос в основном состоит из корпуса насоса, ротора, лопасти, торцевой крышки, пружины и т. д. Ротор установлен в полости лопастного насоса, внешняя окружность ротора касается внутренней поверхности полости насоса (между ними имеется небольшой зазор), а в канавке ротора установлены две поворотные лопасти с пружинами. Во время вращения верхняя часть вращающейся лопасти контактирует с внутренней стенкой насосной камеры за счет центробежной силы и натяжения пружины. Затем ротор вращается и скользит по изогнутому корпусу. Этот корпус скользит по внутренней стенке насосной камеры.

Пластинчато-роторный вакуумный насос 2xz-2 способ установки:

1. Вакуумный насос должен быть установлен в месте с чистой окружающей средой и сухим воздухом, а комнатная температура должна быть в пределах 5-40 ℃. Большой насос необходимо закрепить болтами на прочном цементном основании.

2. Перед распаковкой деревянного ящика насоса проверьте, не поврежден ли деревянный ящик. Откройте деревянный ящик, чтобы проверить, не поврежден ли насос, не поврежден ли двигатель и не отсырел ли он. Если он поврежден или влажный, его необходимо отремонтировать и высушить перед установкой.

3. Всасывающий патрубок в верхней части всасывающего цилиндра насоса закрыт металлическим сальником, когда он покидает завод. При установке необходимо проверить, не повреждено ли уплотнение и нет ли в корпусе насоса посторонних предметов и грязи, а также при необходимости провести работы по техническому обслуживанию и очистке.

4. При соединении насоса и вакуумной системы соединительный трубопровод должен быть чистым внутри и снаружи, а соединение трубопровода должно быть уплотнено вакуумной маслостойкой резиновой прокладкой. Категорически запрещается бросать в насос посторонние предметы.

5. Снимите защитный кожух и клиновидный ремень и проверните вручную шкив насоса на 2-3 оборота, чтобы убедиться в нормальном вращении. Перед включением питания необходимо проверить соответствие напряжения, частоты и количества фаз питания требованиям паспортной таблички двигателя. После включения питания направление вращения двигателя и насоса должно совпадать. Прикрепите экран V-Tape.

6. Открутите заправочную пробку на крышке топливного бака и залейте вакуумное масло в топливный бак, пока количество масла не достигнет центральной линии масляной метки. Если зимой температура в помещении слишком низкая, перед впрыскиванием масло необходимо нагреть до 15°C, а после впрыска масла следует затянуть резьбовую пробку. При нормальной работе насоса уровень масла в масляном баке поддерживается на линии уровня масла и не должен превышать ее. Он также использует метод впрыска вакуумного масла через всасывающее отверстие. Чистое вакуумное масло будет очищать и смазывать детали насоса, заставляя его работать более быстро.

7. После установки необходимо очистить окружающую среду насоса. Снаружи насос и двигатель должны быть протерты начисто.

Особенности пластинчато-роторного вакуумного насоса 2xz-2:

Преимущества пластинчато-роторного вакуумного насоса заключаются в небольшом размере, легком весе, малом уровне шума и удобном запуске. Кроме того, предусмотрены меры по предотвращению возврата масла (2XZ-8) и отсутствуют меры по предотвращению утечек масла из-под сальников и загрязнения участка.

1. Пластинчато-роторный вакуумный насос является основным оборудованием для получения вакуума. Его можно использовать отдельно или в качестве форвакуумного насоса и насоса предварительной откачки различных высоковакуумных систем.

2. Воздухозаборник пластинчато-роторного вакуумного насоса постоянно открыт в атмосферу и не должен превышать трех минут.

3. Насос не подходит для откачки газа, вызывающего коррозию металла, химически реагирующего с насосным маслом, содержащего твердые частицы пыли, а также содержащего чрезмерно высокое содержание кислорода и взрывоопасного газа.

4. Насос можно использовать в качестве компрессионного или нагнетательного насоса.

5. Рабочая среда пластинчато-роторного вакуумного насоса: в диапазоне температур от 5 ℃ до 40 ℃, относительная температура не превышает 90%, а давление воздуха на входе составляет менее 1333 Па, что обеспечивает длительную непрерывную работу.

6. При установке источника питания выполните подключение в соответствии с инструкциями на табличке двигателя и обратите внимание на направление вращения двигателя и направление стрелки на опоре.

7. Диаметр трубопровода непрерывно перекачиваемой емкости должен быть не меньше диаметра воздухозаборника насоса, а трубопровод должен быть коротким и с небольшим количеством колен. В то же время будьте осторожны с протечками труб.

8. Сосредоточьтесь на проверке уровня масла перед каждым запуском. Масло рекомендуется заливать до высоты 4/5 диаметра стандартного стакана масла при остановленном насосе.

9. В качестве масла для насоса используется чистое масло для вакуумных насосов SY1634-70 № 1.

10. Ротационно-пластинчатый вакуумный насос можно запустить один раз при атмосферном или любом уровне вакуума. Если одноступенчатый насос XZ-1 запускается с трудом, его можно запустить, сняв пробку-заглушку всасывающего трубопровода, а затем пустить в работу.

Преимущества пластинчато-роторного вакуумного насоса 2xz-2:

1. Он обладает такими преимуществами, как высокая скорость откачки, небольшой размер, малый вес, низкий уровень шума, простота обслуживания и высокий предельный уровень вакуума.

2. Имеется надежное пылезащитное устройство. Для других пластинчато-роторных насосов при прохождении мусора через пылезащитное устройство его можно соединить с полостью насоса. Вакуумный насос, произведенный нашей компанией, может обтекать пылезащитное устройство снаружи только тогда, когда всякая всячина проходит через пылезащитное устройство. Таким образом, обеспечивается нормальная работа насоса, и полностью решается проблема попадания мусора в полость насоса и его закусывания.

3. Композитный винт с выпускным клапаном и отверстием для входа масла. Впускные отверстия для масла двухступенчатого пластинчато-роторного насоса расположены на низкоуровневом седле выпускного клапана внутри масляного бака. Когда масляное отверстие забито, необходимо слить масло и снять масляный бак, чтобы очистить масляное отверстие. Пока составной винт отвинчен от вакуумного насоса, масляное отверстие может быть очищено, а также могут быть удалены мелкие частицы и водяной пар. Это быстро и экономично, что значительно повышает эффективность работы насоса.

Применение пластинчато-роторного вакуумного насоса 2xz-2

В связи с высоким развитием современной науки и техники применение пластинчато-роторных вакуумных насосов в различных областях науки и различных предприятиях и учреждениях в основном проявляется в:

1. Он может использоваться для научных исследований, производства и обучения в научно-исследовательских учреждениях, колледжах и университетах, промышленных и горнодобывающих предприятиях, таких как металлургия, химическая промышленность, легкая промышленность, нефть, лечение, фармацевтика, печать и окрашивание, электрические приборы, электрический вакуум, полупроводник, продукты питания, атомная энергия, текстиль и т. д.

2. Поскольку пластинчато-роторный вакуумный насос изготовлен из черного металла и является относительно точным, вся работа насоса связана с маслом, поэтому он не подходит для откачки чрезмерно кислородосодержащих, токсичных и взрывоопасных погружений. Различные агрессивные газы, химически воздействующие на железо и металлы, не могут использоваться в качестве компрессоров или насосов. При наличии насоса с газобалластным устройством можно удалить некоторое количество конденсирующегося газа.

3. Пластинчато-роторный вакуумный насос может использоваться для непосредственного получения вакуума при степени вакуума ниже 10-3 Торр, а также в сочетании с другим вакуумным оборудованием для получения вакуумной функции при степени вакуума выше 10-3 Торр.

4. Ротационно-пластинчатый вакуумный насос обычно используется в условиях, когда комнатная температура не ниже 5 °C, а относительная температура не превышает 90%. В зависимости от использования пользователем, он может быть оснащен вакуумным бустерным насосом, который может использоваться в качестве насоса форступени. Из-за повышенной силы откачки бустерного насоса насос форступени постоянно откачивается, и оборудование может получить более высокий вакуум.
